EL MOTOR ELECTRICO

1. ¿Qué es un motor eléctrico? ¿Cuál es su símbolo eléctrico?

Un motor eléctrico es una máquina que transforma la energía eléctrica en mecánica de rotación.










2. Dibuja el esquema eléctrico de un circuito que tenga una pila, un motor y un interruptor.
















3. Pon cinco ejemplos de aplicaciones de los motores de corriente continua de imanes permanentes.


Juguetes, cepillos de dientes, cámaras, maquinas de afeitar y limpiaparabrisas.


4. ¿Cuáles son las características de los motores que hemos estudiado?

Son motores eléctricos de corriente continua de imanes permanentes; es el motor eléctrico de funcionamiento más sencillo y uno de los más utilizados.


5. Haz un dibujo de un motor eléctrico e indica el nombre de sus componentes.

1. imanes

2. rotor

3. electroimanes

4. eje

5. colector

6. escobillas

7. carcasa




6. Explica la función que hacen los siguientes elementos del motor eléctrico: imanes, electroimanes, colector y escobillas.

• Imán ---> Crea fuerzas magnéticas fijas. Es un cuerpo que tiene la propiedad de atraer objetos de hierro o cobre.


• Electroimán ---> Es un componente eléctrico que se convierte en un imán cuando lo atraviesa la electricidad.


• Colector ---> Cambia la polaridad de los electroimanes ciclicamente. Formado por una laminilla de cobre por la que entra la electricidad desde el exterior hasta los electroimanes.


• Escobilla ---> permite el paso de la corriente desde el exterior hasta los electroimanes del rotor.

7. ¿Qué es el rotor? ¿Y es estator?

• Rotor ---> es el conjunto de las piezas que giran
• Estator ---> es una parte fija de una máquina rotativa

8. ¿Qué diferencias hay entre un imán y un electroimán?

El imán crea fuerzas magnéticas fijas y el electroimán variables.




9. ¿En que consiste la ley de los polos?

Esta ley nos dice la manera en que se comportan dos imanes cuando los acercamos: los polos iguales se repelen y los polos diferentes se atraen.



10. ¿En qué parte de un motor eléctrico de imanes permanentes hay electroimanes? ¿Podríamos hacer un motor eléctrico sólo con imanes permanentes? ¿Por qué? ¿Y sólo con electroimanes?

• Los electroimanes de un motor eléctrico permanente están en el rotor.


• No podríamos hacer un motor eléctrico sólo con imanes permanentes, poque generaría un movimiento cíclico.


• No podríamos hacer un motor eléctrico sólo con electroimanes.

11. ¿Cómo funciona un motor eléctrico?

El movimiento de un motor eléctrico se consigue por la acción de fuerzas de atracción y repulsión que se producen entre imanes y electroimanes.

LEY DE OHM

1. ¿Qué dice la Ley de Ohm?


La intensidad de la corriente que circula por un circuito cerrado es directamente proporcional a la tensión que se aplica e inversamente proporcional a su resistencia eléctrica. I= V/R

2. Si se aumenta la tensión que se le aplica a un circuito, ¿Qué le sucederá a la intensidad de la corriente eléctrica que circula por él? ¿Y si se disminuye la tensión?

• Al aumentar la tensión de un circuito circula más corriente por él.

• Al disminuir la tensión de un circuito circula menos corriente por él.

3. Si se reduce la resistencia de un circuito, ¿Qué le sucederá a la intensidad de la corriente eléctrica que circula por él? ¿Y si se aumenta la resistencia?

• Al reducir la resistencia de un circuito circula más corriente por él.


• Al aumentar la resistencia de un circuito disminuye la intensidad de la corriente que circula por él.

4. ¿Qué pasa si un circuito no tiene resistencia? ¿Y si tiene una resistencia infinita?

Que se produce un cortocircuito. Que no hay fluido eléctrico


5. ¿Cuál es la expresión matemática de la Ley de Ohm?












6. En la ecuación de la Ley de Ohm se utilizan tres magnitudes físicas: intensidad de la corriente, tensión y resistencia. ¿Qué unidades del sistema internacional se utilizan para medirlas?

Intensidad de corriente ---> Ampere (A)

Tensión ---> Volt (V)

Resistencia ---> Omega ()



7. Busca en internet o en tu libro de texto una definición de las tres magnitudes de la pregunta anterior.



I ---> Intensidad de la corriente eléctrica. La unidad es el ampere (A)

V ---> Tensión o deiferencia de potencial. La unidad es el volt (V)

R ---> Resistencia. La unidad es ell Ohm, que se simboliza con la letra griega omega ( )

LA TENSION ELECTRICA Y SU MEDIDA

1. ¿Qué es la tensión eléctrica?


La tensión eléctrica es la energía con la que un generador impulsa los electrones que circulan por un circuito eléctrico.



2. ¿Qué unidad se utiliza para medir la tensión eléctrica? ¿Cuál es su abreviatura?


Se utiliza como unidad de medida el voltio y su abreviatura es una uve mayúscula V.



3. ¿Cómo se llama el instrumento empleado para medir tensiones? Dibuja su símbolo


La tensión se mide con un aparato llamado voltímetro y su símbolo es:






Habitualmente se utiliza un polímetro, un aparato de medida que puede realizar múltiples medidas eléctricas.



4. ¿Qué significaría que, al medir la tensión de una pila, nos diera 0 V?


Que la escala de medida del polímetro para esa pila es demasiado grande.



5. Imagina que medimos la tensión de una pila de petaca con un polímetro.


a) Ponemos el selector del polímetro en la posición 20 de DVC y el la pantalla aparece 4,35. ¿Cuál es la tensión de la pila)

• 4,35V

b) Medimos ahora la tensión con el selector en la posición 200 y en la pantalla aparece 4,3. ¿Cuál es ahora el valor de la tensión?

• 4,3V

c) Cambiamos el selector a la posición 200m y en la pantalla aparece una ele minúscula ¿Qué significa?

• Significa que la tensión que estamos intentando medir es demasiado grande para esta escala.

d) ¿Cuál de las tres medidas anteriores debemos elegir?

• 4,35V

LA RESISTENCIA ELECTRICA Y SU MEDIDA

1. La resistencia eléctrica, ¿facilita o dificulta el paso de la corriente por los circuitos?

La resistencia eléctrica que tienen los elementos que componen un circuito frena el paso de la corriente; unas veces interesa que sea baja y otras veces alta.


2. ¿Qué unidad se utiliza para medir la resistencia? ¿Cuál es us abreviatura?

La unidad de medida es el ohmio y su abreviatura:















3. ¿Cómo se llama el instrumento empleado para medir resistencias? Dibuja su símbolo.

El instrumento para medir resistencias se llama óhmetro y su símbolo es:







4. Cita dos componentes que tengan mucha resistencia eléctrica y dos que tengan poca.

Mucha resitencia: resistores de carbón, radiadores, secadores.

Poca resistencia: cables , cobre metal, oro.


5. Para medir la resistencia de una lámpara, ¿debe estar encendida?

No. Tiene que estar apagado.


6. Para medir la resistencia de un motor de juguete , ¿debemos tenerlo conectado a la pila?

No, tiene que estar desconectado.


7. Imagina que estamos midiendo la resistencia de un resistor de carbón. El selector está puesto en la posición 2K y en la pantalla aparece 33.6. ¿Cuanto vale su resistencia?

CONEXION MIXTA O SERIE-PARALELO

1. ¿Qué es una conexión mixta? ¿Qué otro nombre recibe?

En una conexión mixta el circuito tiene unos componentes conectados en serie y otros conectados en paralelo.

También se llama serie-paralelo.

2. Dibuja un circuito (el aspecto real y el esquema eléctrico) que tenga 5 bombillas en conexión mixta.

3. Dibuja un circuito (el aspecto real y el esquema eléctrico) que tenga 4 pilas en conexión mixta y una bombilla.

4. ¿Qué características tiene la linterna que sale aquí? ¿Cómo lo consigue?

Que tiene 3 pilas conectadas en serie para obtener la tensión que necesita una bombilla potente y otras 3 para aumentar el tiempo que pueda estar encendida.

Conectando pilas en serie-paralelo.

5. Dibuja el esquema electrónico que aparece en la web. Para ayudarte, te recordamos el símbolo eléctrico de los LED y de los resistores:

CONEXION EN PARALELO DE RECEPTORES

1. ¿Cómo se conectan dos o más receptores en paralelo?


El cable principal que proviene del generador se bifurca en 2 o más cables, tantos como receptores.

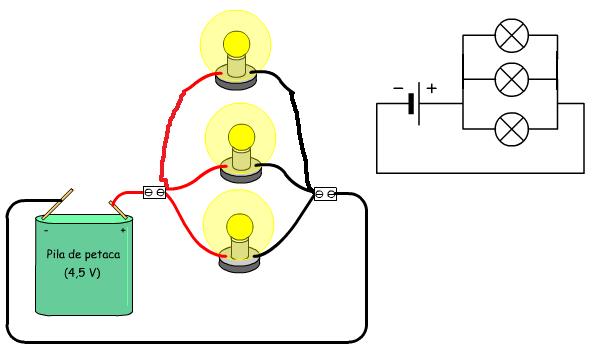

2. Dibuja un circuito (el aspecto real y el esquema eléctrico) que tenga 3 bombillas conectadas en paralelo.





















3. ¿En cuál de estos circuitos lucirán las bombillas con más intensidad? ¿Por qué?









En el circuito A, porque en el B se divide la tensión.



4. En un circuito que tiene 3 bombillas en paralelo, ¿Qué ocurre si una de ellas se funde? ¿Por qué?


La corriente puede circular por los otros ramales.



5. ¿Por qué están conectados en paralelo los electrodomésticos de una vivienda?


Por si uno de ellos se funde, que los demás puedan seguir funcionando.



6. Pon 2 ejemplos, diferentes a los que salen en la miniunidad, de receptores conectados en paralelo.


Electrodomésticos, autobús.



7. ¿Por qué se descarga más rápido una pila o una batería con muchos recptores en paralelo?


Porque debe suministrar más corriente eéctrica.

CONEXION EN PARALELO DE GENERADORES

1. ¿Cómo se conectan dos o más generadores en paralelo?

Cundo los bornes de la misma polaridad están conectados entre sí.

2. Dibuja el esquema eléctrico de 3 pilas conectadas en paralelo.

3. Cuando se conectan varios generadores en paralelo, ¿Cuál es la tensión resultante?

La tensión del conjunto será la misma que la de uno solo.

4. ¿Cuál es la principal ventaja de conectar pilas o baterías en paralelo?

Permite aumentar la autonomía de los circuitos que alimentan; duran más.

5. ¿Cuál de las dos bombillas lucirá con más intensidad?¿Por qué?

Lucen las dos igual porque están sometidas a la misma tensión.

6. ¿Por qué se conectan las centrales eléctricas en paralelo?

Para inyectar corriente a la red elétrica.

7. Indica si los siguientes generadores están conectados, o no, en paralelo

A) No

B) No

C) Si
